图表设计[宏观原则]

作者：  //  2010 年 5 月 18 日  //  图表相关  //  8 个评论



B1 摆正你的元素关系[亲密性详解]

观察图片：

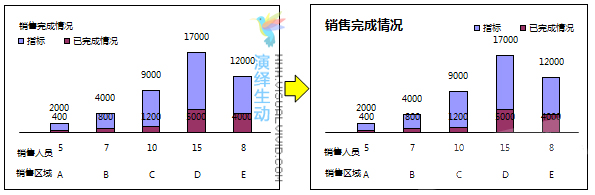

第一张图表标题和图例看起来有并列关系，但实际上，并不存在并列关系。这样的图表让人看起来会觉得没有重点，所以图表标题根本没人会多看一眼，受众会很茫然这是什么图？

请记住：图表元素里 图表标题 的意义是告诉受众这个图要表达什么，第二张把标题和图例通过空间和大小分成两组，这样就变得好得多，受众看到图表标题比较大的字后，受众马上会明白你要通过图表表达什么了。

B2 专业精神[对齐详解]

你我实际已经在Excel应用中不知不觉的使用了这一原则，而且很多情况下，你我用到的都可能是居中对齐。尤其是Excel 图表的标题 默认 是这样的，但你应该知道，左右对齐给人的视觉效果更为强烈。文字边缘与图表核心偏远对齐往往有更好的效果，这里有两个概念要讲：

软：
居中对齐的边界是中心线 而这个中心线在人的视觉中的概念是模糊的，其两侧 大量的留空 会使人感到安全 但反应了你的怯懦

硬：
无论你愿意或不愿意，图表的 坐标和边框 总给人生硬的感觉，与这些对齐，就会使图面显示出硬朗的感觉，让人信服

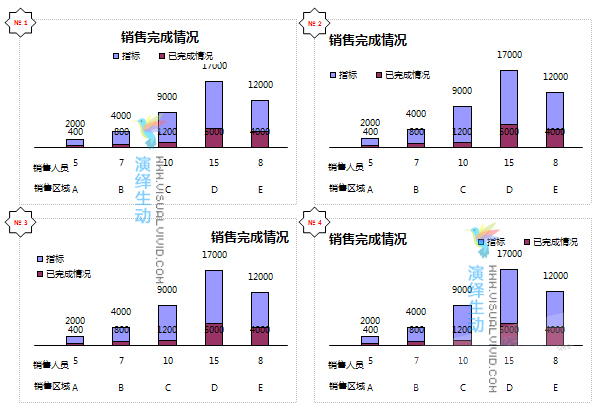

下面的例子中，NO.3明显要比其它好很多，最糟糕就是NO.1了。
